Přehled

Horní válcovanou ocelovou H-sekce, také známé jakoH-paprskyneboširoké přírubové paprsky, jsou profily strukturální oceli ve tvaru písmene „H.“ Jsou vyrobeny prostřednictvím aProces válcování tepl, kde se ocelové soloty zahřívají nad jejich rekrystalizační teplotou (obvykle ~ 1 100 stupňů) a procházejí válci, aby se dosáhlo požadovaného průřezu.

Klíčové funkce

Tvar: Skládá se ze dvouparalelní příruby(vodorovné prvky) spojené aWeb(Vertikální prvek), tvořící geometrii „H“.
Jednotná tloušťka: Příruby a web mají obvykle konzistentní tloušťku, i když existují některé varianty (např. Zúžené příruby).
Standardizované rozměry: Vyráběné v souladu s mezinárodními standardy (např. ASTM A36, EN 10025, JIS G3101).
Materiál a známky:

Vyrobeno zUhlíková ocelneboOcel s nízkým obsahem kliky(Obecné známky: S235, S275, S355 v Evropě; A36, A572 v USA).

Válcování tepl zvyšuje mechanické vlastnosti zdokonalováním struktury zrn.

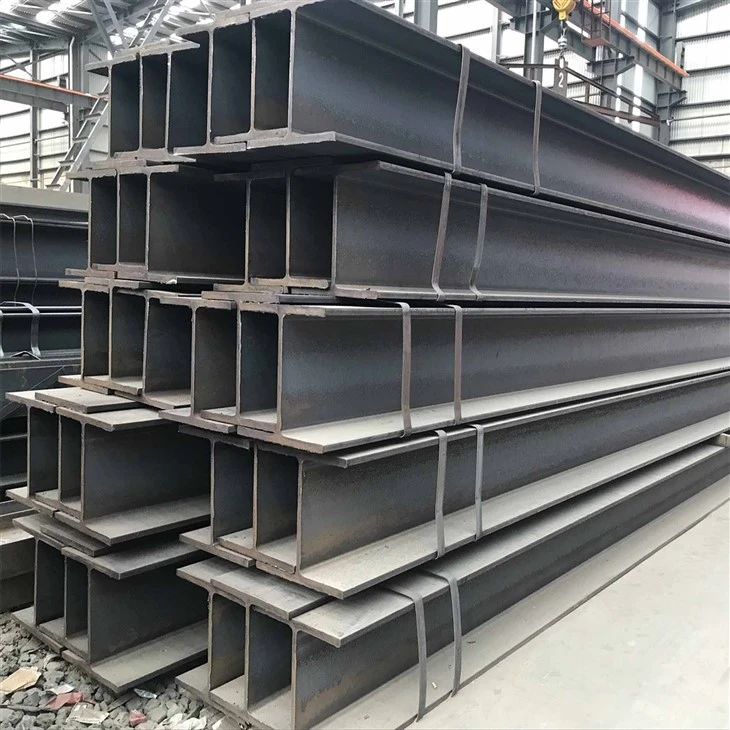

Název produktu	Horní válcovaná H-sekci ocel
Velikost	1. Šířka swebu (h): 100-900 mm nebo přizpůsobené 2.Flange šířka (b): 50-400 mm nebo přizpůsobená 3. tloušťka webu (T1): 5-30 mm nebo přizpůsobené 4. Tloušťka příruby (T2): 5-30 mm nebo přizpůsobené
Délka	6-12 m, nebo přizpůsobené
Norma	JIS G3101 EN10025 ASTM A36 ASTM A572 ASTM A992
Materiál	SS400 SS540 S235 S275 S355 A36 A572
Technika	Válcované
Aplikace	Konstrukční struktura
Balení	Ve svazku upevněte ocelovým proužkem
Platba	TT, LC

h-beams

Materiálové vlastnosti

Horní válcovanou ocelovou H-sekce jsouStrukturální profilycharakterizováno jejichvysoká síla, tažnost a svařovatelnost, dosaženo prostřednictvím kontrolovanéhoSložení oceli-manganské oceliaProces válcování tepl. Mezi klíčové vlastnosti patří:

Stupně: Mezi běžné známky patří S235, S355 (EN), A36, A992 (ASTM).
Výnosová síla: Obvykle 235–355 MPa (liší se podle stupně).
Mikrostruktura:DobřeZrna ferit-pearliteOd válcování tepl, vyvažování síly a majitelnosti.
Odolnost proti korozi:Omezený; vyžadujeochranné povlaky(např. Galvanizace) pro drsné prostředí.
Svařtelnost a výroba:Vynikající pro většinu stupňů, i když pro přehřívání může být potřebné pro silnější/vyšší uhlíkové sekce.

Tyto vlastnosti způsobují, že HOP válcované H-sekceIdeální pro stavebnictví, mosty a průmyslové rámce, kombinacenákladová účinnost, trvanlivost a snadnost výroby.

Výrobní proces

Topení:Ocelové desky se znovu zahřívají na ~ 1200 stupňů na plasticitu.

Rolling:Prošel řadou válců a vytvořil tvar H.

Chlazení:Přirozeně vzduchem chlazený, udržení aMill Scale(oxidová vrstva), pokud není odstraněna.

Výhody a aplikace

Výhody HOP válcovaných H-sekcí

Poměr vysoké pevnosti k hmotnostiPro aplikace nesoucí zátěž.
Nákladově efektivníve srovnání s svařovanými nebo chladnými sekcemi.
Vynikající svařovatelnost a majitelnostkvůli jednotné mikrostruktuře.
Širší přírubynež i paprsky, které nabízejí lepší odpor k ohýbání a vzpěru.

Běžné aplikace

Konstrukce:Paprsky, sloupy a rámy v budovách/mostech.
Průmyslový:Podpora struktur pro strojní zařízení, platformy a sklady.
Infrastruktura:Železniční tratě, přenosové věže a stavba lodí.

Srovnání s jinými částmi

vs. i-paprsky: H-sekce mají širší a silnější příruby pro lepší rozdělení zátěže.

vs. ocel vytvořená za studena: HOT válcované nabízí vyšší sílu a trvanlivost pro těžkopádné použití.

Závěr

H-sekce H-sekce H-sekce jsou v moderní konstrukci oceli zásadní díky jejich strukturální účinnosti, snadné výrobě a přizpůsobivosti různým inženýrským požadavkům. Jejich standardizovaná výroba zajišťuje konzistentní kvalitu pro globální aplikace.
